النوع 321 - العارضة المتقاطعة لجسر بيلي: مثبتة على مسامير الوتر السفلي لألواح جسر بيلي ومثبتة بمشابك العارضة المتقاطعة. بالإضافة إلى ذلك، يحتوي كل قسم على عارضة متقاطعة واحدة متصلة بلوحة Bailey بأ...

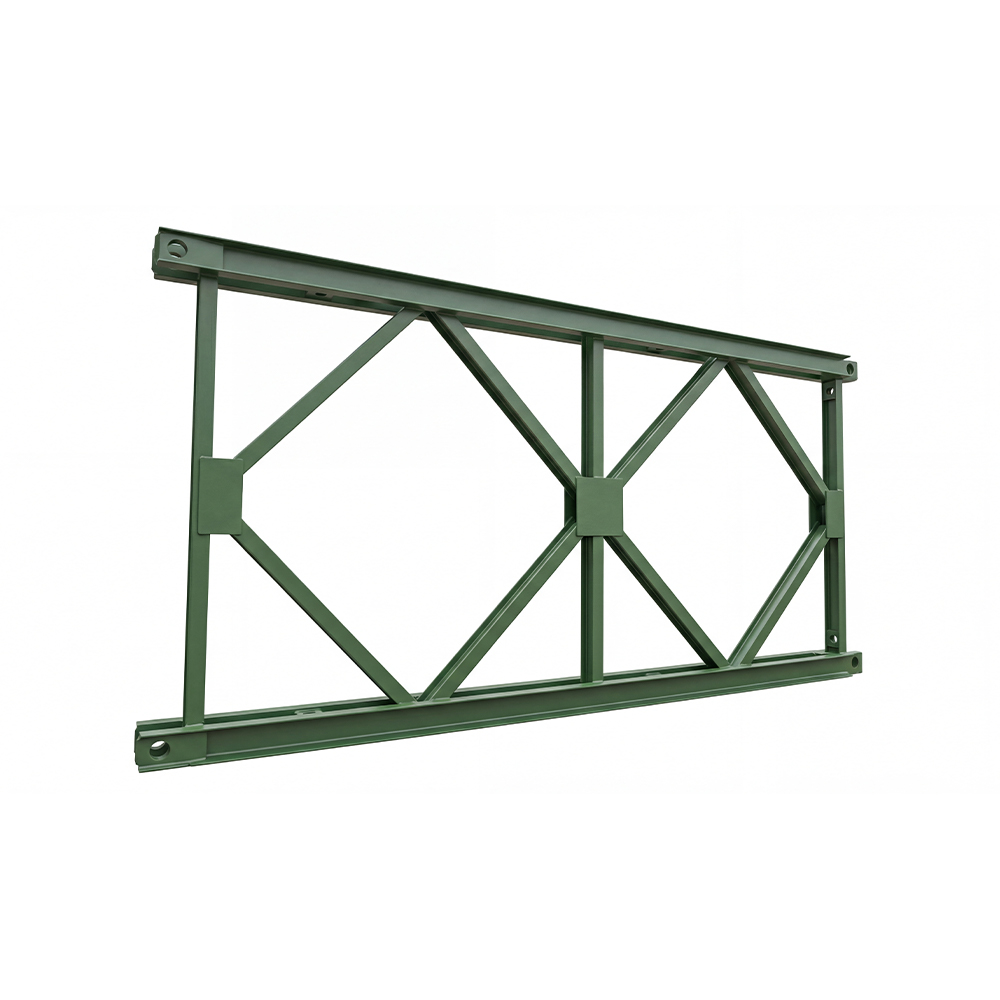

انظر التفاصيلأعضاء الوتر في ألواح جسر بيلي مصنوعة من فولاذ قناة مزدوج القسم 10#، والأعضاء الرأسية والقطرية مصنوعة من 8# I-beams. الهيكل بأكمله ملحوم لتشكيل شكل "متقاطع"، مما يؤدي إلى هيكل مستقر وموثوق وغير عرضة للالتواء أو التشوه. تبلغ قدرة الحمل النظرية لأعضاء الوتر 560 كيلو نيوتن، وقدرة الحمل النظرية للأعضاء الرأسية 560 كيلو نيوتن، وقدرة الحمل النظرية للأعضاء القطرية 171.5 كيلو نيوتن. تعمل ألواح جسر بيلي كمكونات حاملة رئيسية للجسر بأكمله، وهي متصلة بواسطة دبابيس بيلي.
| الأبعاد الخارجية | 3115*1500*176 مللي متر |
| أبعاد المسافة المركزية | 3000*1400 مللي متر |
| مادة | Q355B |
