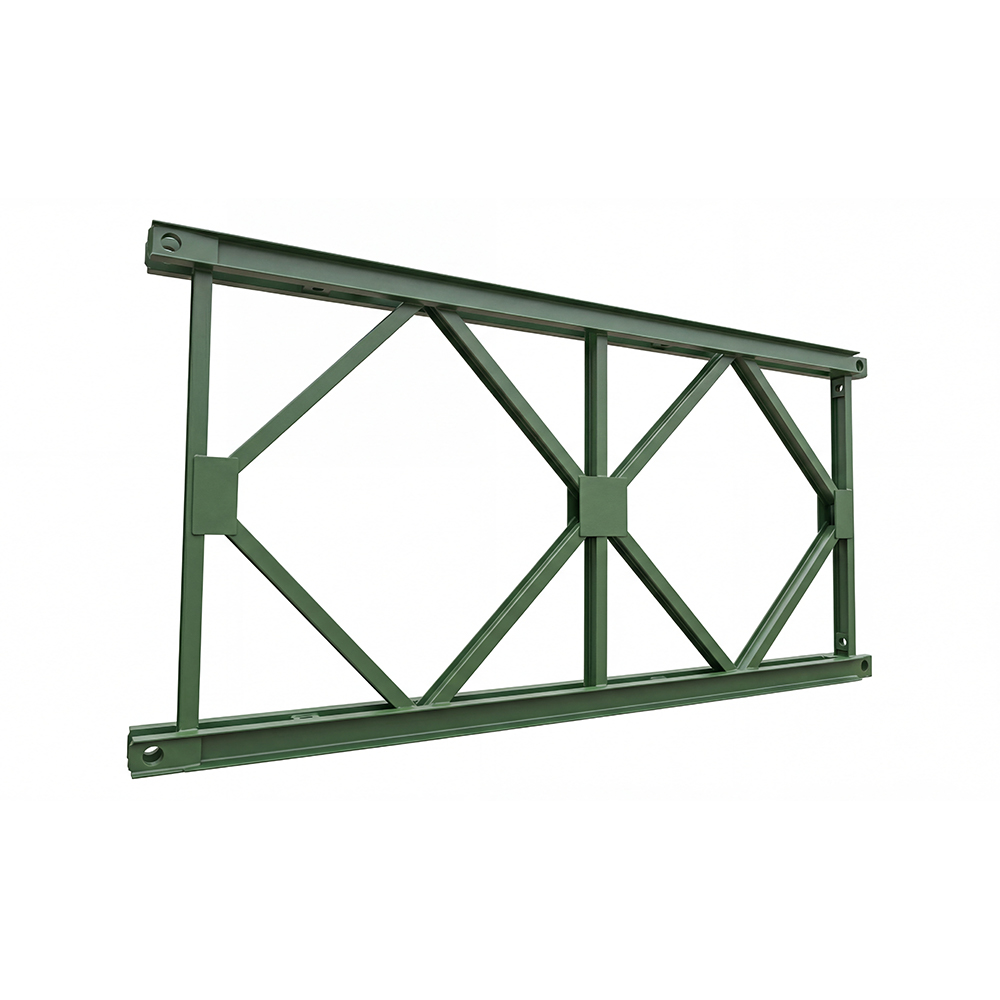

انظر التفاصيلالنوع 321 - هيكل دعم مصبوب في الموقع ألواح جسر بيلي: تتكون أعضاء الوتر في ألواح جسر بيلي من فولاذ قناة مزدوج المقطع 10#، وتتكون الأعضاء الرأسية والقطرية من عوارض I 8#. يتم لحام الهيكل بأكمله لتشكيل شكل "متقاطع"، مما يؤدي إلى هيكل مستقر وموثوق به وغير عرضة للالتواء أو التشوه. تبلغ القدرة النظرية على تحمل الأحمال لأعضاء الوتر 560 كيلو نيوتن، والقدرة النظرية على تحمل الأحمال للأعضاء الرأسية 560 كيلو نيوتن، والقدرة النظرية على تحمل الأحمال للأعضاء القطرية 171.5 كيلو نيوتن. تعمل ألواح بيلي كمكونات رئيسية تحمل الأحمال للجسر بأكمله ويتم توصيلها بواسطة دبابيس بيلي.
|
الأبعاد الخارجية |
3115*1500*176 ملم |
|
أبعاد المسافة المركزية |
3000*1400 ملم |
|
مادة |
Q355B |
