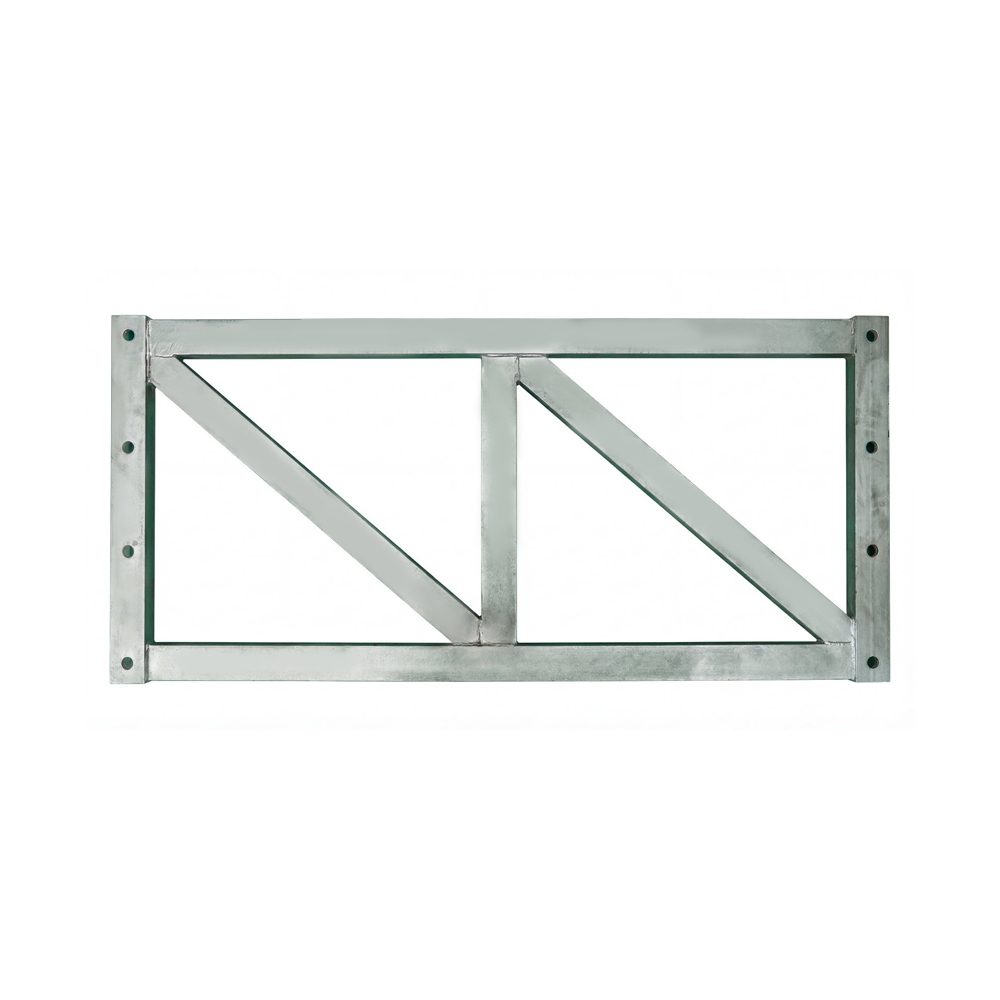

انظر التفاصيلإطار الدعم الرأسي من النوع HD200 لجسور بيلي هو المكون الأساسي الحامل للحمل الرأسي للجسر الفولاذي الجاهز HD200 ونظام الجمالون عالي التحمل. وظيفتها الأساسية هي نقل الأحمال الرأسية ومنع الانقلاب الهيكلي والتشوه الرأسي. ومن خلال العمل جنبًا إلى جنب مع إطارات الدعم الأفقية وأوتار التقوية، فإنه يشكل نظامًا مستقرًا ثلاثي الأبعاد، ينقل الأحمال الثقيلة بالتساوي (مثل حركة مرور الجسور وأحمال البناء) إلى الأساس. وهو مناسب للسيناريوهات الهندسية ذات الامتداد الكبير (9.144-60.96 م) والحمل العالي (فئة HS25 وما فوق). يأتي المنتج بمواصفاتين، النوع 730 والنوع 480، تتوافقان مع المسافة المقابلة لجملون HD200. يتم استخدامه على نطاق واسع في هندسة الجسور، وأنظمة دعم القوالب الكبيرة، وعمليات الإنقاذ في حالات الطوارئ. وهو مكون أساسي لحل المشاكل الهندسية مثل نسب الارتفاع إلى العرض المفرطة وعدم كفاية قدرة تحمل الأساس، وتشكيل حلقة مغلقة كاملة تحمل القوة مع أوتار التقوية وإطارات الدعم الأفقية لنفس النظام، مما يضمن الاستقرار الهيكلي العام.
| الأبعاد الخارجية 1 (موديل 730) | 1774*820*50 ملم |
| الأبعاد الخارجية 1 (موديل 480) | 1774*570*50 ملم |
| أبعاد المسافة المركزية | 1694*(250 230 250)مم |
| مادة | Q355B |
