النوع 321 - العارضة المتقاطعة لجسر بيلي: مثبتة على مسامير الوتر السفلي لألواح جسر بيلي ومثبتة بمشابك العارضة المتقاطعة. بالإضافة إلى ذلك، يحتوي كل قسم على عارضة متقاطعة واحدة متصلة بلوحة Bailey بأ...

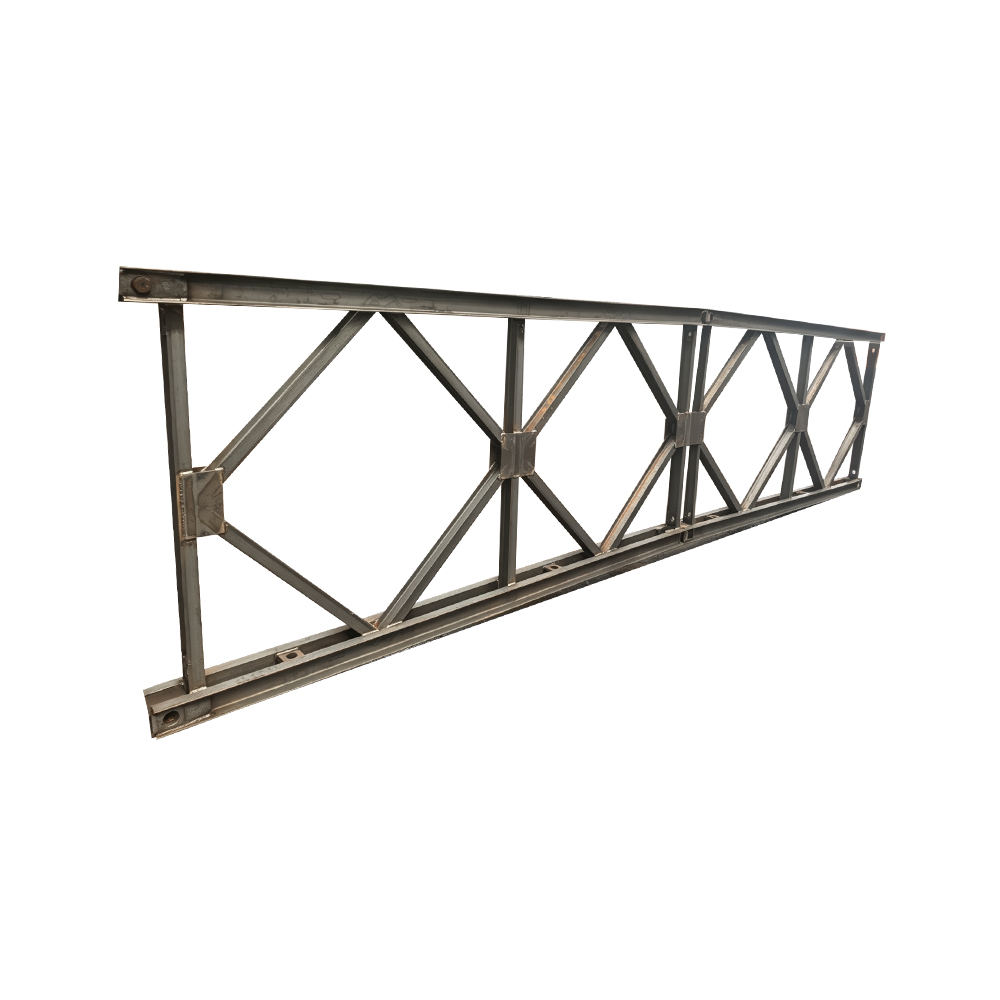

انظر التفاصيلتم تصميمه بمدى قياسي يبلغ 3 أمتار وفقًا للمعايير الوطنية، ويتميز بتعدد الاستخدامات القوي ومتوافق تمامًا مع المجموعة الكاملة المكونة من 321 ملحقًا قياسيًا. إنه منتج Bailey السائد قبل الحدبة للمسافات الصغيرة والمتوسطة والمشاريع التقليدية ذات الأحمال الثقيلة. تتضمن هذه السلسلة ثلاث مواصفات: قياسية، ومعززة، ومرتفعة للحمل الثقيل. ويتميز بقدرات التحميل والتقوس المتدرجة، مع تصنيف حمل السلامة الشامل الذي يلبي معايير حركة المرور على الطرق السريعة من الفئتين الأولى والثانية. يعتبر النموذج الأساسي مناسبًا لسيناريوهات الأحمال على الطرق السريعة التقليدية التي تتراوح من 12 إلى 36 مترًا، وهو قادر على تحمل أحمال مركبات البناء التقليدية وتجنب مشكلات انحراف الجسر البسيطة بشكل فعال. يعمل النموذج المعزز، المجهز بحبل معزز مدمج مسبقًا، على تعزيز الصلابة الهيكلية بشكل كبير ويزيد من قدرة تحمل الحمولة بنسبة تزيد عن 20%، مما يلبي متطلبات ظروف البناء ذات الأحمال الكبيرة مثل حوامل البناء والدعامات الرئيسية للسلال المعلقة. يتميز الطراز المرتفع للحمولة الثقيلة بحدبة متزايدة محددة مسبقًا، مصممة خصيصًا للمسافات الكبيرة جدًا التي تتراوح من 36 إلى 60 مترًا والهياكل المركبة متعددة الطبقات ذات الصف المزدوج. يمكنها تحمل الأحمال المركزة للمركبات والمعدات الثقيلة، مما يحل تمامًا مشكلة التشوه المترهل في الجسور الفولاذية ذات الامتداد الكبير. مع الهيكل العام المستقر ومجموعة واسعة من السيناريوهات القابلة للتطبيق، فهو المنتج المفضل للجسور الفولاذية المؤقتة ومشاريع دعم الأحمال الثقيلة في إنشاء البنية التحتية.
| مادة | Q355B الفولاذ الهيكلي منخفض السبائك |
| الحجم | 3000 مم * 1500 مم |
| وزن قطعة واحدة | حوالي 270 كجم |
| فترة قابلة للتطبيق | 12 م – 60 م (امتداد متوسط وكبير) |
| معيار التحميل | تلبية معايير الطريق السريع من الدرجة الأولى/الثانية؛ تعزيز قدرة التحمل بنسبة 20% |
| طريقة ما قبل الحدبة | حدبة مسبقة ثابتة قياسية / حدبة مسبقة معززة ومرتفعة |
| مستوى المواصفات | قياسي/مُحسّن/عالي التحمل |
| المعالجة السطحية | السفع الرملي لمنع الصدأ، والطلاء/الجلفنة بالغمس الساخن |
| الميزات الأساسية | عالمية قوية، فعالية عالية من حيث التكلفة، تحكم مستقر في الانحراف |
| السيناريوهات القابلة للتطبيق | الجسور الفولاذية المؤقتة، جسور الطوارئ، ركائز البناء، أنظمة دعم القوالب المؤقتة |
